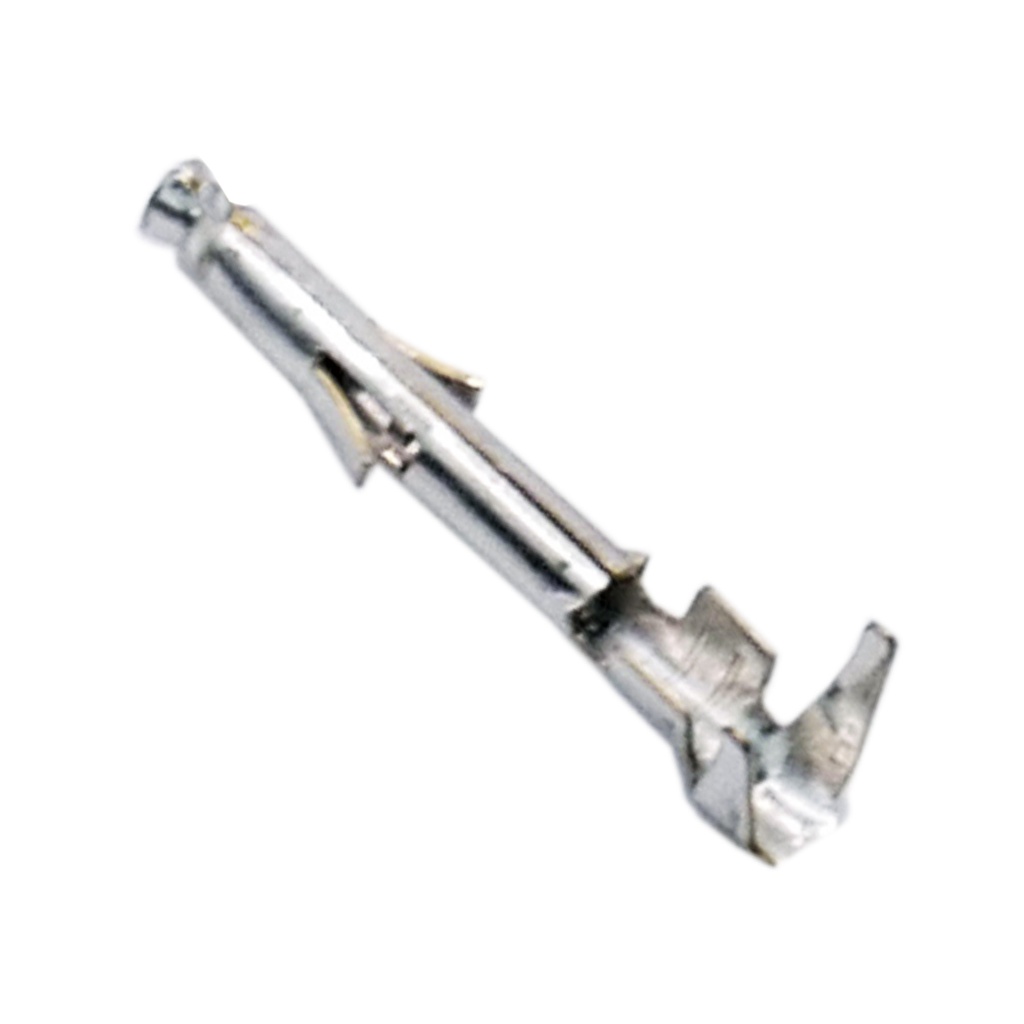

10x Kontakt Crimp Stift der Serie Mini-Universal-MATE-N-LOK 0,12mm²-0,30mm² Pin
Geliefert werden 10 Stück Stift Kontakte der Serie Mini-Universal-MATE-N-LOK (MUMNL) mit einem Querschnittsbereich von 0,50mm² - 1,39mm² (20-216AWG) für Leitungen mit einem Außendurchmesser Ø von 2,00mm - 3,20mm.
Die Mini-Universal-MATE-N-LOK Serie von TYCO Electronics bietet eine kompakte, leistungsfähige Steckverbindung mit vielseitigen Konfigurationsmöglichkeiten, zuverlässiger Verriegelung und optionalen Abdichtungen. Es sind robuste und zuverlässige Steckverbinder mit stabiler Kontaktführung, sekundäre Verrieglung, Polungsführung, somit ideal für industrielle Umgebungen und im Bereich der Haushaltsgeräte, Medizintechnik, HVAC, Sicherheits- und Industriekontrollen, LED-Licht, Stromversorgungen etc. Die von uns gelieferten Steckverbinder sind nach dem hohen UL Standard UL94V-0 (Brennverhalten) durch den Hersteller zertifiziert.
Weitere Vergleichsnummern:
171637-1, 14-0156, 171638-1, EA14-0008
Wichtige Hinweise:
!Die angegebenen OE/OEM Nummern und Fremdartikel-Nummern dienen nur zu Vergleichzwecken!
!Kontrollieren und vergleichen Sie immer zwingend den Querschnitt der Leitungen Ihrer Anwendung!
!Nur für Ersatzteilbedarfe. Montage und Einbau nur durch qualifiziertes Fachpersonal mit entsprechendem Werkzeug!
!Arbeiten Sie immer Stromlos und Spannungsfrei, kontrollieren Sie immer zwingend die Kammerbelegung!
Querschnittsbereich: 0,50mm² - 1,39mm² Leitungsdurchmesser Ø: 2,00mm - 3,20mm
| Lieferumfang | |
| Kontakte Stift: | 10x 0,50mm² - 1,39mm², f. Ltg. Ø 2,00mm - 3,20mm |
| Crimpkontakte | |
| Ausführung: | Mini-Universal-MATE-N-LOK |
| Länge: | ca. 16,80mm bei Buchse, ca. 17,10mm bei Stift |
| Durchmesser Ø Spitze: | bei Stift 1,00mm |
| Stecksystem: | Stift |
| Gedichtet: | nein |
| Verbindungsmethode: | Crimp |
| Temperaturbereich: | -40°C bis +105°C |
| Kontaktmaterial: | CuZn vorverzinnt |
| Querschnitt: | 0,50mm² - 1,39mm² |
| Durchmesser Ø: | 2,00mm - 3,20mm |
| Betriebsspannung (VAC): | 600 |
| Betriebsspannung (VDC): | 600 |
| Kontaktnennstrom (max.)(A): | 7 |
| RoHS: | konform |
| REACH: | Enthält keine SVHC |
Artikelnummer: 33-2174
Gewicht: k.A.
Sie benötigen größere Mengen, andere Varianten, Querschnitte, Längen oder Farben. Gern bieten wir Ihnen die unterschiedlichsten Artikel und die Kabelkonfektionen für die Bereiche Automotive, Industrie, Elektro, Medizintechnik und Fahrradindustrie an. Kabelbäume, Kabelsätze, Einzel- und Mantelleitungen fertigen wir nach Ihren Wünschen und Vorgaben.
Technologien wie Crimpen, Sealbestückung, Doppelcrimp, Verzinnen, Löttechnik und Splicen gehören zum Standard.
Produziert wird in Deutschland auf modernsten Vollautomaten incl. Prozessüberwachung wie z.B. die 100% Crimpkraftkontrolle (internes Schliffbildlabor) und weiteren prozessbegleitenden Prüfungen selbstverständlich mit entsprechender Dokumentation und Archivierung. Dazu gehört nach erfolgter Absprache auch eine Bemusterung (EMPB) nach VDA oder PPAP, mit Eintragung der Daten in das Internationale Material Data System (IMDS)
Die Cable Solution Plus Deutschland GmbH ist zertifiziert nach DIN ISO 9001:2008 und produziert nach den Vorgaben der ISO TS 16949.
Gern erstellen wir Ihnen ein unverbindliches und kostenloses Angebot.
Kontakt per Mail oder unter Tel: +49 (0) 39922 804 0 oder per Fax: +49 (0) 39922 804 11
