Mini Universal MATE-N-LOK Serie Stecker 2-polig Set Stift Buchse Steckverbinder
Geliefert wird ein 2-poliges Stecker Set aus der Mini Universal Mate-N-Lok Serie, bestehend aus Buchse und Stift Gehäuse incl. je 2x Kontakt und zusätzlich noch je 1x Reserve Kontakt mit einem Querschnittsbereich von 0,30mm² - 0,89mm² (22-18AWG) für Leitungen mit einem Außendurchmesser Ø von 1,50mm - 2,40mm.
Die Mini-Universal-MATE-N-LOK Serie von TYCO Electronics (TE oder AMP) bietet eine kompakte, leistungsfähige Steckverbindung mit vielseitigen Konfigurationsmöglichkeiten, zuverlässiger Verriegelung und optionalen Abdichtungen. Es sind robuste und zuverlässige Steckverbinder mit stabiler Kontaktführung, sekundäre Verrieglung, Polungsführung, somit ideal für industrielle Umgebungen und im Bereich der Haushaltsgeräte, Medizintechnik, HVAC, Sicherheits- und Industriekontrollen, LED-Licht, Stromversorgungen etc. Die von uns gelieferten Steckverbinder sind nach dem hohen UL Standard UL94V-0 (Brennverhalten) durch den Hersteller zertifiziert.
Weitere Vergleichsnummern:
172157-1, 12-0574, 172165-1, 12-0566
14-0040, 14-0041, 170360-1, 170362-1
Wichtige Hinweise:
!Die angegebenen OE/OEM Nummern und Fremdartikel-Nummern dienen nur zu Vergleichzwecken!
!Kontrollieren und vergleichen Sie immer zwingend den Querschnitt der Leitungen Ihrer Anwendung!
!Nur für Ersatzteilbedarfe. Montage und Einbau nur durch qualifiziertes Fachpersonal mit entsprechendem Werkzeug!
!Arbeiten Sie immer Stromlos und Spannungsfrei, kontrollieren Sie immer zwingend die Kammerbelegung!
Querschnittsbereich: 0,30mm² - 0,89mm² Leitungsdurchmesser Ø: 1,50mm - 2,40mm
| Lieferumfang | |

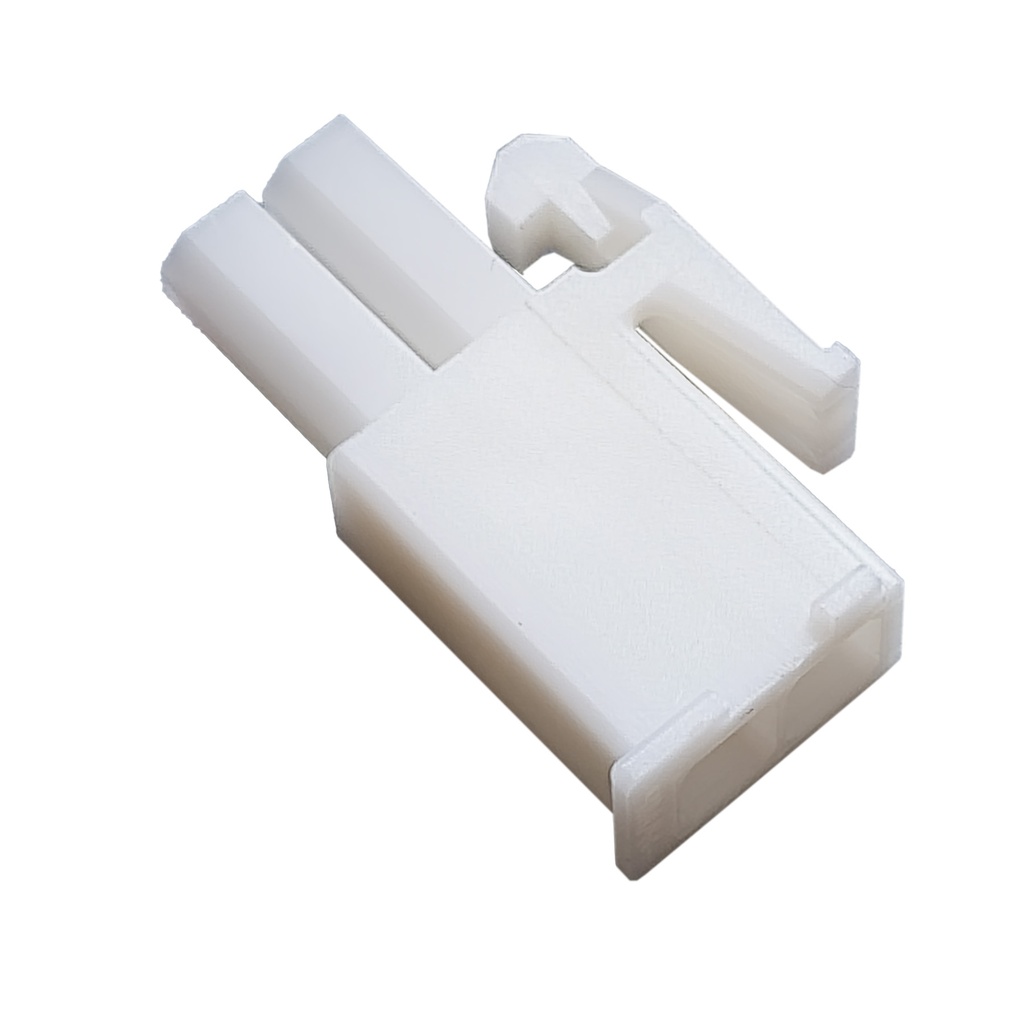

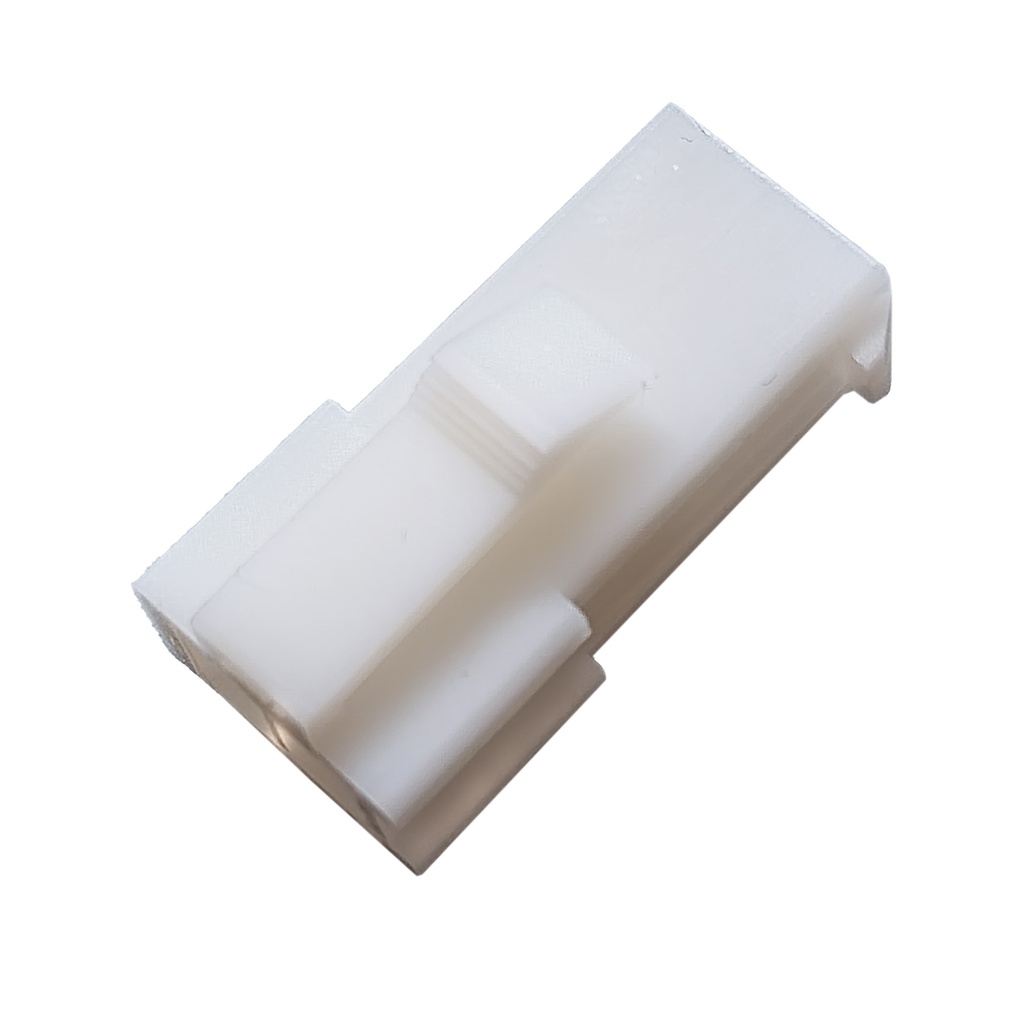

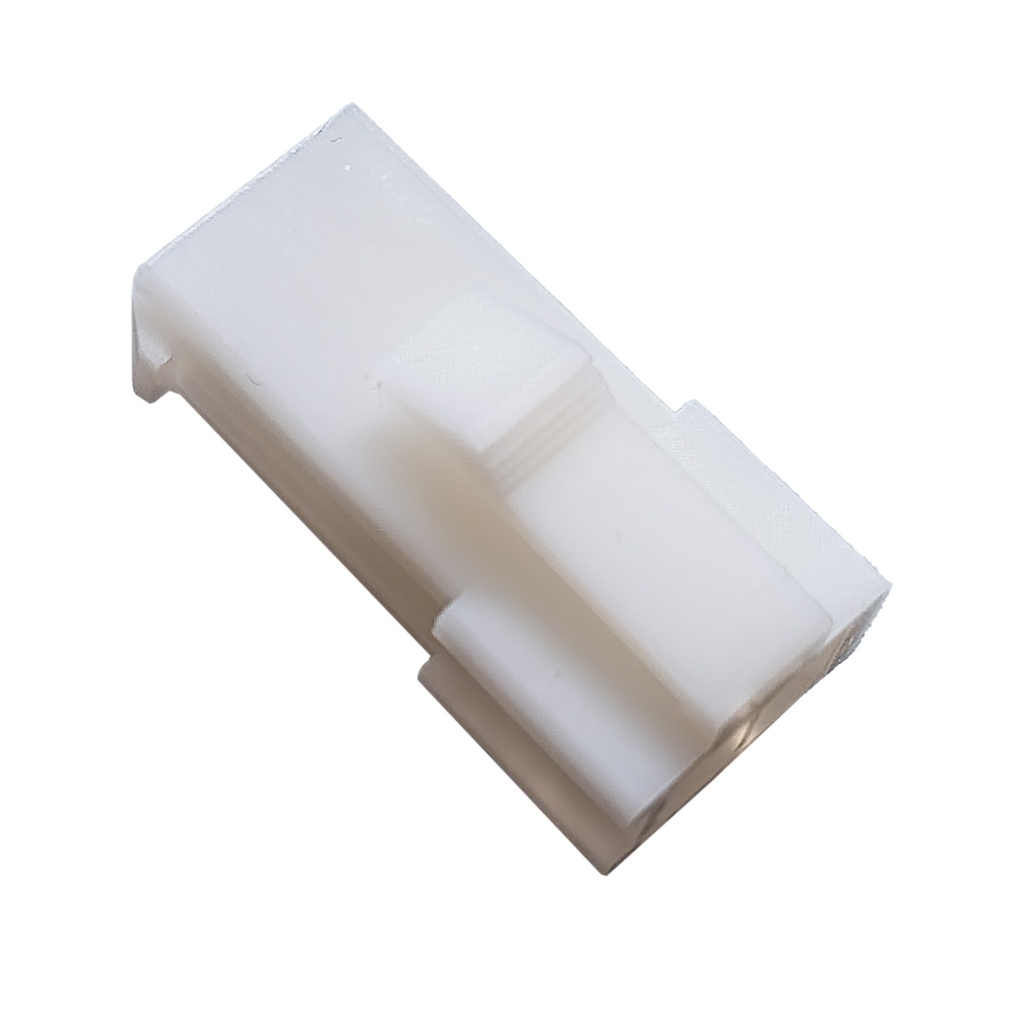

| Stecker: | je 1x 2-polig |

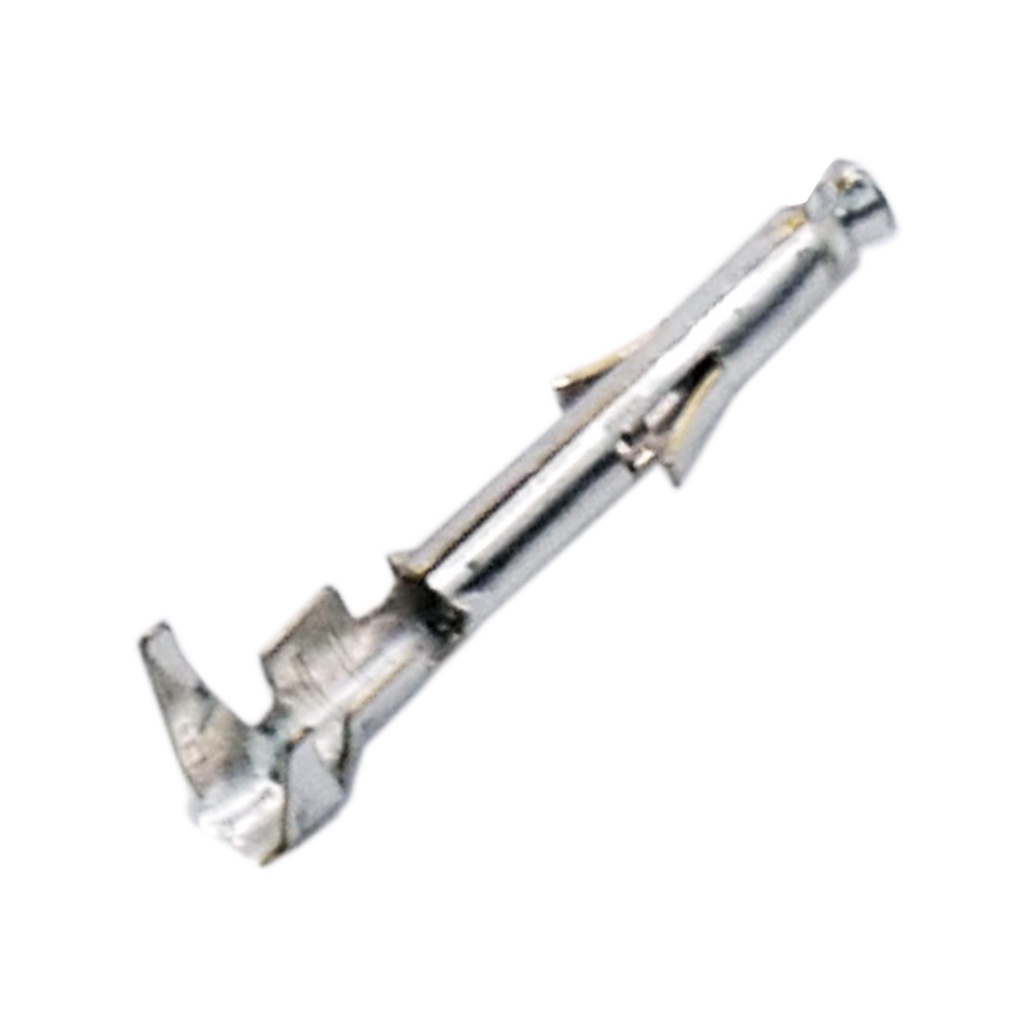

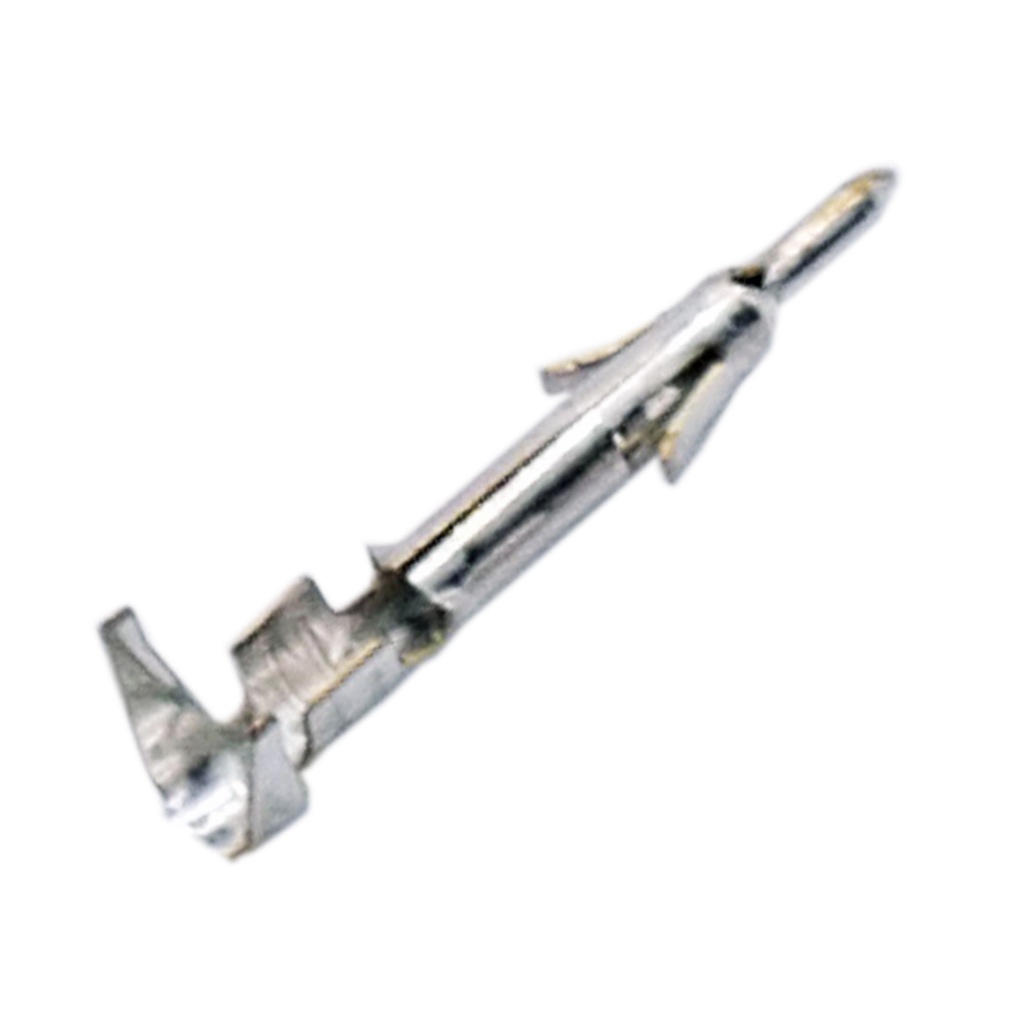

| Kontakte: | je 2x |
| Kontakte: | je 1x (Reserve) |
| Stecker Set | |
| Ausführung: | Mini-Universal-MATE-N-LOK |
| Stecksystem: | Stift und Buchse |
| Brandschutz: | UL 94V-0 |
| Gedichtet: | nein |
| Verbindungsmethode: | Crimp |
| Temperaturbereich: | -20°C bis +105°C |
| Gehäusematerial: | Nylon66 (PA66) |
| Kontaktmaterial: | CuZn vorverzinnt |
| Querschnitt: | 0,30mm² - 0,89mm² |
| Durchmesser Ø: | 1,50mm - 2,40mm |
| Betriebsspannung (VAC): | 600 |
| Betriebsspannung (VDC): | 600 |
| RoHS: | konform |
| REACH: | Enthält keine SVHC |
Artikelnummer: 33-2162
Gewicht: k.A.
Sie benötigen größere Mengen, andere Varianten, Querschnitte, Längen oder Farben. Gern bieten wir Ihnen die unterschiedlichsten Artikel und die Kabelkonfektionen für die Bereiche Automotive, Industrie, Elektro, Medizintechnik und Fahrradindustrie an. Kabelbäume, Kabelsätze, Einzel- und Mantelleitungen fertigen wir nach Ihren Wünschen und Vorgaben.
Technologien wie Crimpen, Sealbestückung, Doppelcrimp, Verzinnen, Löttechnik und Splicen gehören zum Standard.
Produziert wird in Deutschland auf modernsten Vollautomaten incl. Prozessüberwachung wie z.B. die 100% Crimpkraftkontrolle (internes Schliffbildlabor) und weiteren prozessbegleitenden Prüfungen selbstverständlich mit entsprechender Dokumentation und Archivierung. Dazu gehört nach erfolgter Absprache auch eine Bemusterung (EMPB) nach VDA oder PPAP, mit Eintragung der Daten in das Internationale Material Data System (IMDS)
Die Cable Solution Plus Deutschland GmbH ist zertifiziert nach DIN ISO 9001:2008 und produziert nach den Vorgaben der ISO TS 16949.
Gern erstellen wir Ihnen ein unverbindliches und kostenloses Angebot.
Kontakt per Mail oder unter Tel: +49 (0) 39922 804 0 oder per Fax: +49 (0) 39922 804 11
