Econoseal Sortiment mit Steckverbinder 2-polig bis 6-polig incl. Kontakten, Dichtungen und Sekundärverriegelungen für Querschnitte von 0,20-1,25mm² für Leitungen mit einem Ø1,40mm-2,60mm. Geliefert wird in einem praktischen, stabilen Sortimentskasten. Nicht benutzte Trennstege legen wir zu evtl. späteren Verwendung selbstverständlich bei.
Die passende Crimpzange ist mit im Lieferumfang. Wir empfehlen ausdrücklich die Verwendung ab 0,75mm² oder bei 0,50mm² die Litze als "Schlaufe" doppelt in den Crimp zu legen.
Raue und spritzwassergeschütze Fahrzeugumgebungen erfordern besondere Anforderungen an Steckverbinder. Aus diesem Grund wurde die Econoseal J-Serie entwickelt um gerade diesen schwierigen Anforderungen gerecht zu werden. Die Econoseal Steckverbinder entsprechen auch der UL 94V-2. Die Steckverbinder der Econoseal J- Serie sind daher für viele Bereiche wie Automobilindustrie, Truckbereich, Motorradtechnik geeignet. Ideal auch für die Reparaturen im Quad oder Roller/ Scooter Bereich.
| Lieferumfang | |
| Stiftgehäuse 2-pol.: | 3 Stück |
| Buchsengehäuse 2-pol.: | 3 Stück |
| Stiftgehäuse 3-pol.: | 2 Stück |
| Buchsengehäuse 3-pol.: | 2 Stück |
| Stiftgehäuse 4-pol.: | 2 Stück |
| Buchsengehäuse 4-pol.: | 2 Stück |
| Stiftgehäuse 6-pol.: | 2 Stück |
| Buchsengehäuse 6-pol.: | 2 Stück |
| Sekundärverriegelung 2-pol.: | je 3x Stift- und Buchsengehäuse |
| Sekundärverriegelung 3-pol.: | je 2x Stift- und Buchsengehäuse |
| Sekundärverriegelung 4-pol.: | je 2x Stift- und Buchsengehäuse |
| Sekundärverriegelung 6-pol.: | je 2x Stift- und Buchsengehäuse |
| Dichtung schwarz: | 40x f. Leitung Ø 1,40mm-2,40mm |
| Dichtung grau: | 30x f. Leitung Ø 2,00mm-2,60mm |
| Blindstopfen: | 5 Stück (zum Verschließen evtl. freier Kammern) |
| Kontakte 0,20²-0,50²: | je 10x Stift und Buchse |
| Kontakte 0,50²-1,25²: | je 30x Stift und Buchse |
| Crimpzange: | 1 Stück |

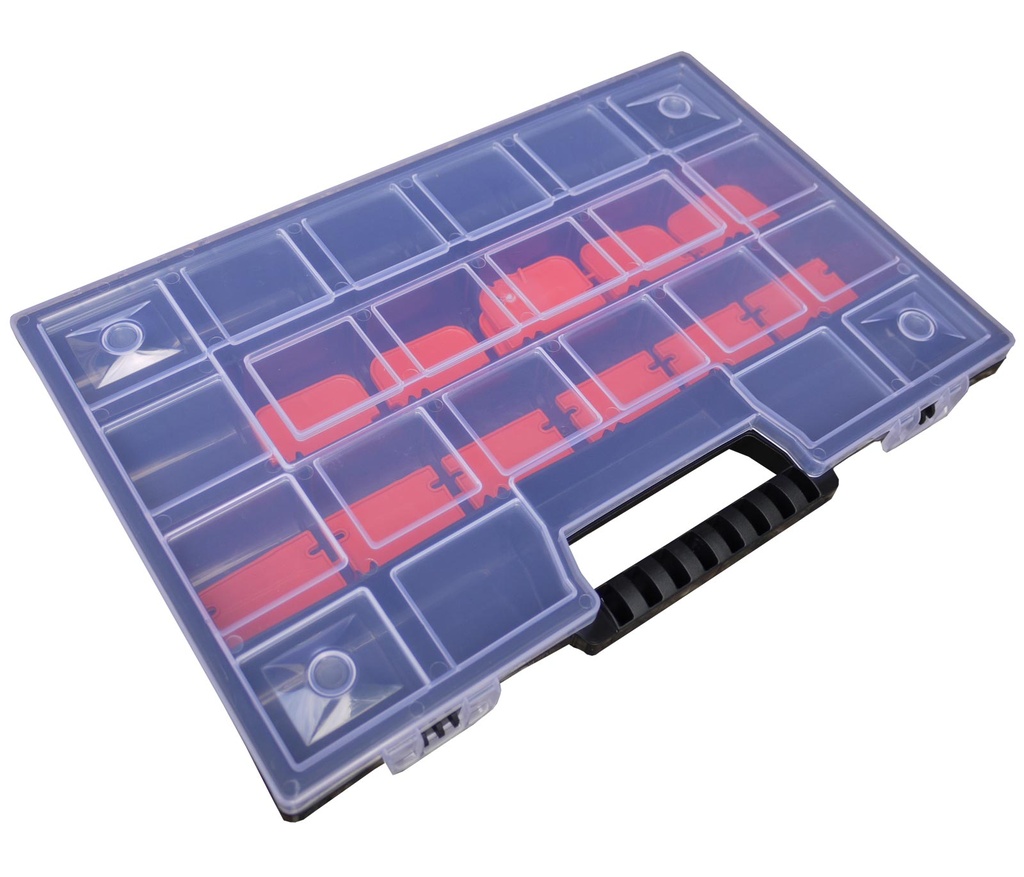

| Sortimentskasten: | 1 Stück (21 Fächer, Maße 290x195x35) Koffer ist über Trennstege teilbar |
| Steckverbinder | |
| Serie: | Econoseal J |
| Stecksystem: | Stift und Buchse |
| Gedichtet: | ja |
| Polanzahl: | 2-polig bis 6-polig |
| Codierung: | ----- |
| Sekundärverriegelung: | ja (extern) wird frontseitg bestückt |
| Anzahl Reihen: | einfach und mehrfach |
| Strom: | max. 10A (bei korrekter Crimpverbindung) |
| Spannung: | max. 24 VDC |
| Material Steckverbinder: | PBT |
| Farbe: | schwarz |
| Material Verriegelung: | PBT |
| Farbe: | gelb |
| Temperatur: | -30°C bis 105°C |
| Medienbeständigkeit: | Ozon, Salze, Benzin, Diesel, Bremsflüssigkeit, Motoröl |
| Verbindungsmethode: | Crimp |
| RoHS: | konform |
| REACH: | konform |
| Norm: | UL 94V-2 |
Artikelnummer: 33-1065-SK
Gewicht: k.A.
Sie benötigen größere Mengen, andere Varianten, Querschnitte, Längen oder Farben. Gern bieten wir Ihnen die unterschiedlichsten Artikel und die Kabelkonfektionen für die Bereiche Automotive, Industrie, Elektro, Medizintechnik und Fahrradindustrie an. Kabelbäume, Kabelsätze, Einzel- und Mantelleitungen fertigen wir nach Ihren Wünschen und Vorgaben.
Technologien wie Crimpen, Sealbestückung, Doppelcrimp, Verzinnen, Löttechnik und Splicen gehören zum Standard.
Produziert wird in Deutschland auf modernsten Vollautomaten incl. Prozessüberwachung wie z.B. die 100% Crimpkraftkontrolle (internes Schliffbildlabor) und weiteren prozessbegleitenden Prüfungen selbstverständlich mit entsprechender Dokumentation und Archivierung. Dazu gehört nach erfolgter Absprache auch eine Bemusterung (EMPB) nach VDA oder PPAP, mit Eintragung der Daten in das Internationale Material Data System (IMDS)
Die Cable Solution Plus Deutschland GmbH ist zertifiziert nach DIN ISO 9001:2008 und produziert nach den Vorgaben der ISO TS 16949.
Gern erstellen wir Ihnen ein unverbindliches und kostenloses Angebot.
Kontakt per Mail oder unter Tel: +49 (0) 39922 804 0 oder per Fax: +49 (0) 39922 804 11
Sicherheit
Achtung: Nicht für Kinder unter 3 Jahren geeignet.
Achtung: Bitte außerhalb der Reichweite von Kindern aufbewahren.
Achtung: Montage nur durch qualifiziertes Fachpersonal
Achtung: Für unsachgemäßen Einbau wird keine Haftung übernommen
