Sortiment passt zu VW AUDI SEAT SKODA Steckverbinder Stecker JPT und Micro-Timer Serie 2-pol. bis 10-pol.

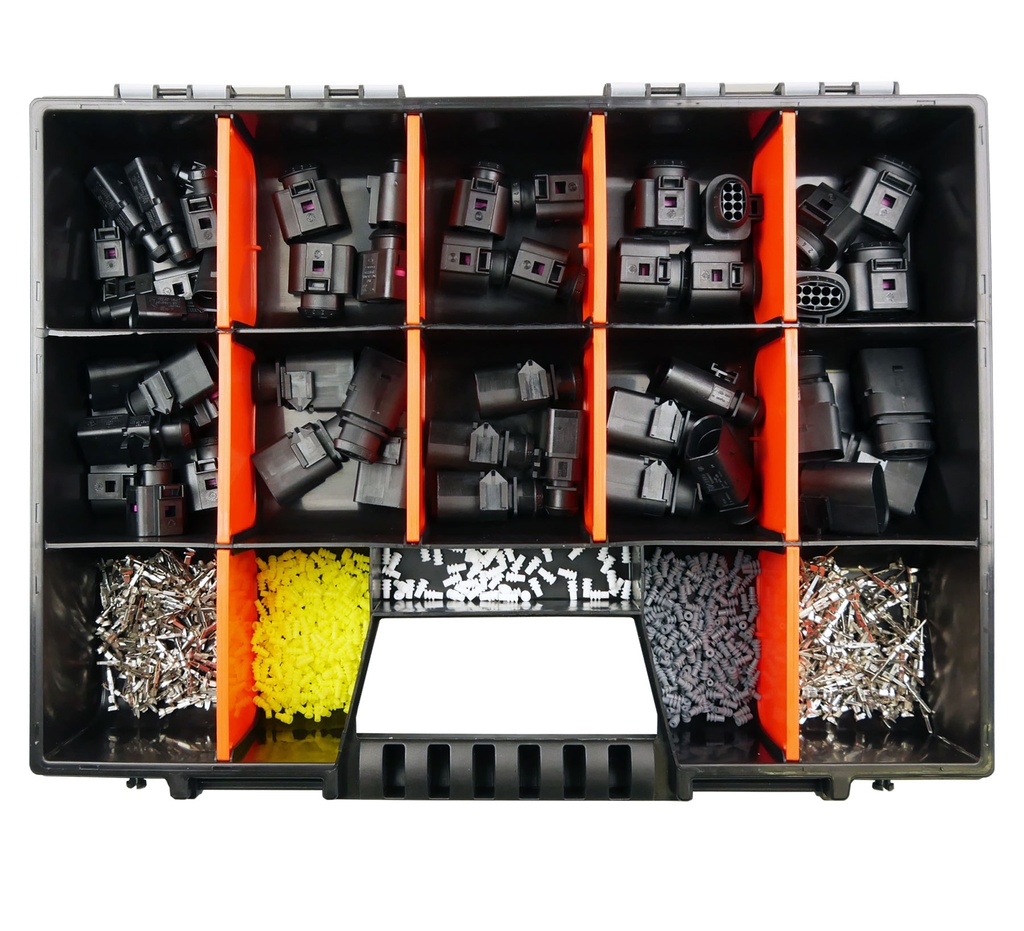

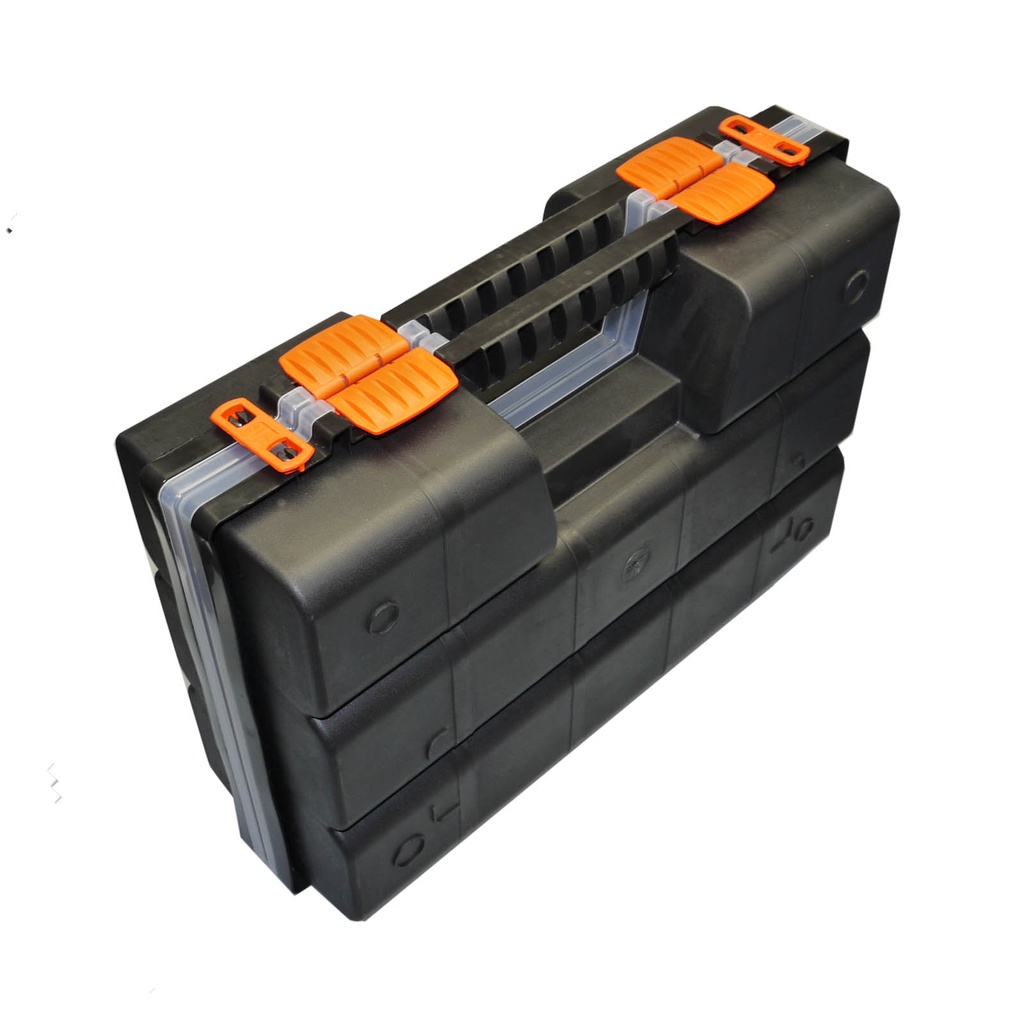

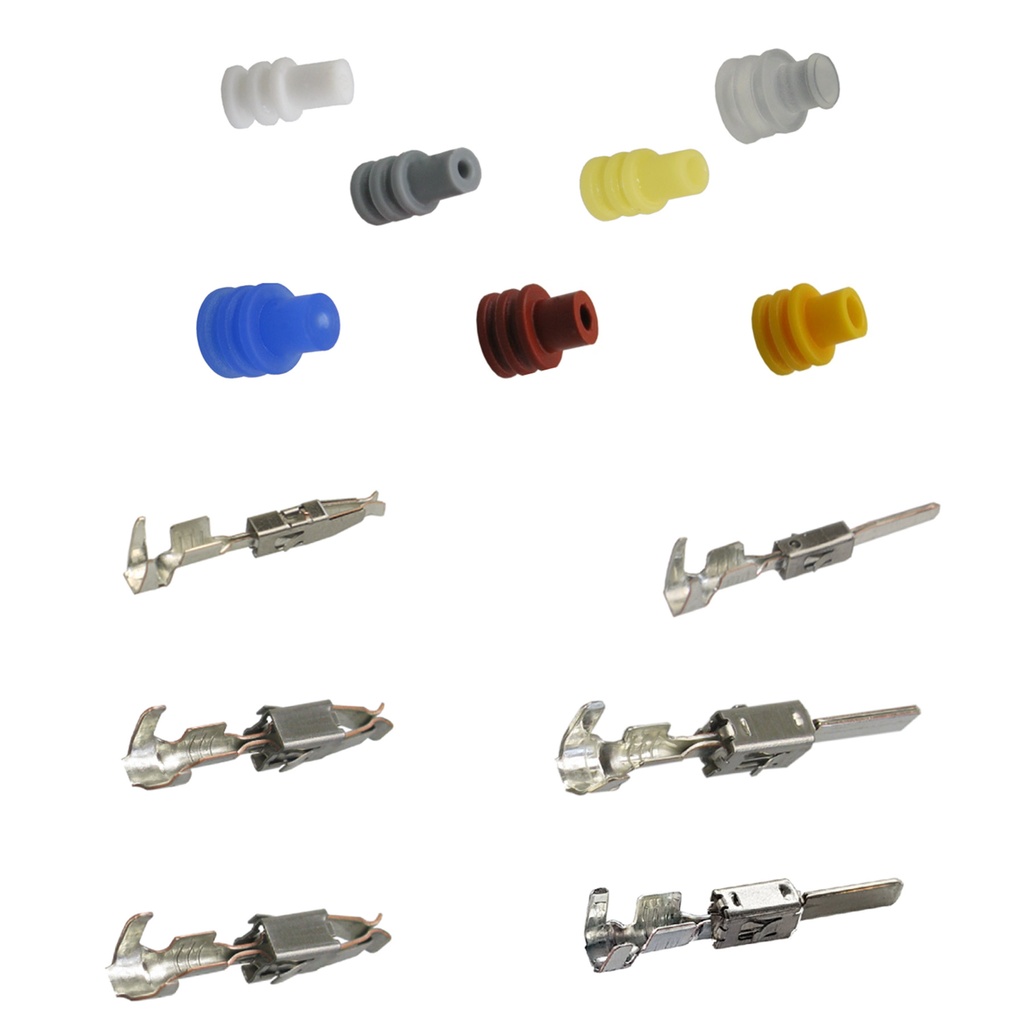

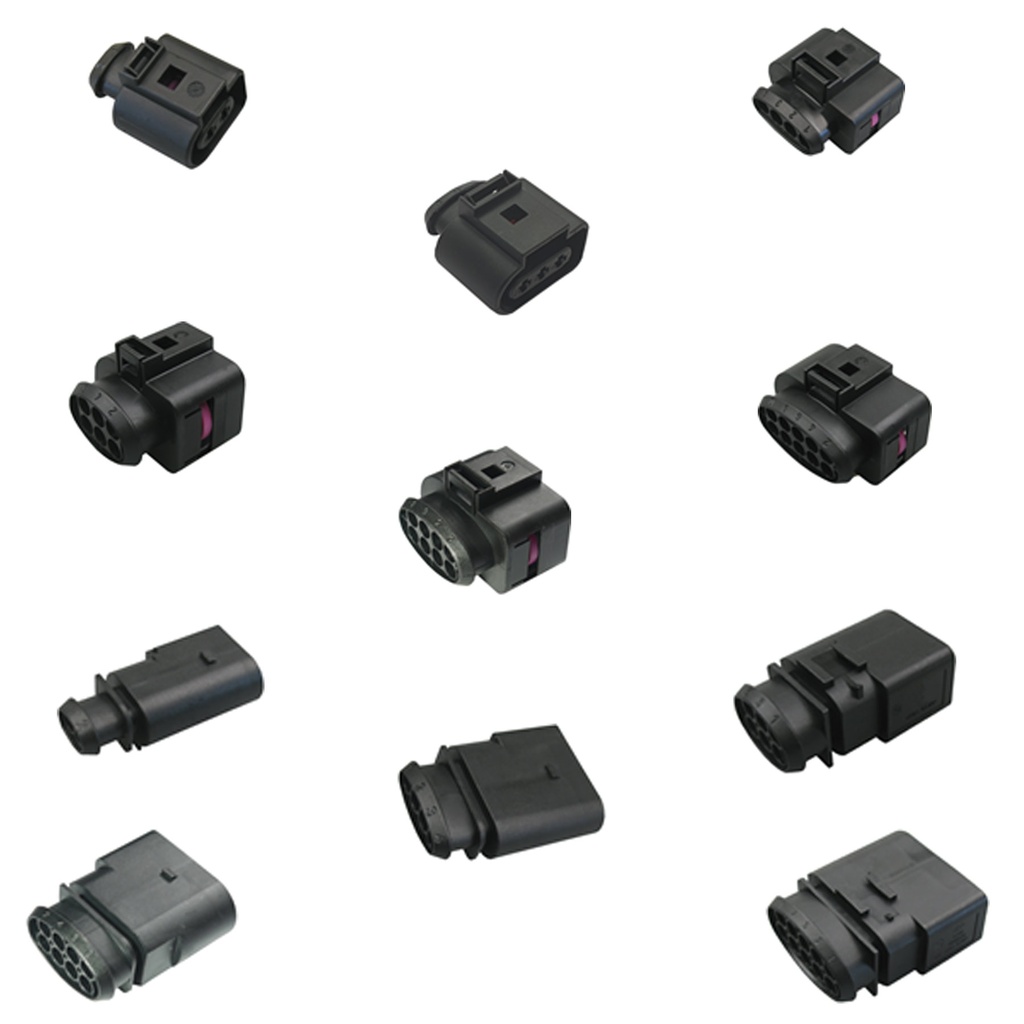

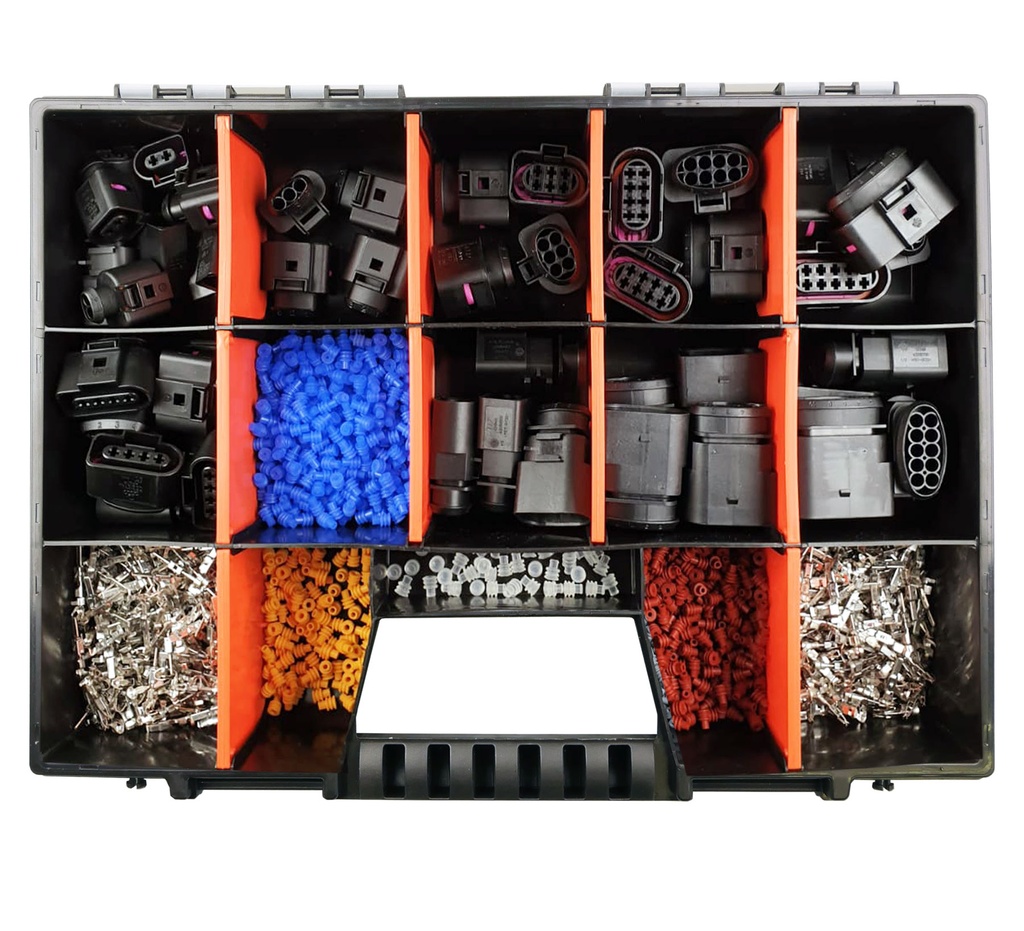

Ein Sortiment/SET an verschiedenen JPT 2,8 und Micro-Timer II 1,6 Flachkontaktgehäusen (Buchse und Stift). Alle Steckverbinder dieser Serie sind gedichtet. Die passenden Kontakte für die Querschnittsbereiche von 0,50mm²-2,50mm² bei JPT und 0,50mm²-1,00mm² bei Micro-Timer sowie passende Seal/Einzeladerdichtungen für die Leitungsdurchmesser von Ø 1,20mm-3,00mm liegen dem Set bei. Weiterhin haben wir noch die passenden Blindstopfen für das Kammermaß 3,6 und 5,20mm mit beigelegt, sodass auch nicht benötigte Kammern spritzwassergeschützt geschlossen werden können. Ein 3-poliger Stift Steckverbinder der Serie 2,8 ist grundsätzlich nicht verfügbar, da nie vom OEM in Auftrag gegeben. Ein Austauch kompletter Kabelbäume kann z.B. durch diese Steckverbinder vermieden werden da nur der kostengünstigere Steckverbinder getauscht werden muss. Auch idealerweise für den Einsatz in KFZ Werkstätten, die Einzelteile können wir auf Nachfrage auch liefern. Geliefert wird das Ganze in einem stabilen Klapp- und teilbaren Sortimentskasten.
Seit Jahrzehnten sind die Timersysteme bekannt für Ihre Zuverlässigkeit und somit ideal für Anwendungen im Bereich der Automobil- und Nutzfahrzeugindustrie und auch dem Bereich der Passagierfahrzeuge. Relativ tolerant sind die Timer-System in Bezug auf die Positionierung der Kontaktstecker im Gehäuse. Ein zusätzlicher Vorteil ist, dass das Kontaktsystem weitgehend unempfindlich gegen schräges Einstecken ist. Auch wenn die Flachstecker schräg eingesteckt werden, sorgt die Kontaktgeometrie für einen sauberen festen Kontakt nach Verrastung. Vielfach eingesetzt z.B. im Bereich Beleuchtung, Motorkabelbaum, und div. Sensoren.

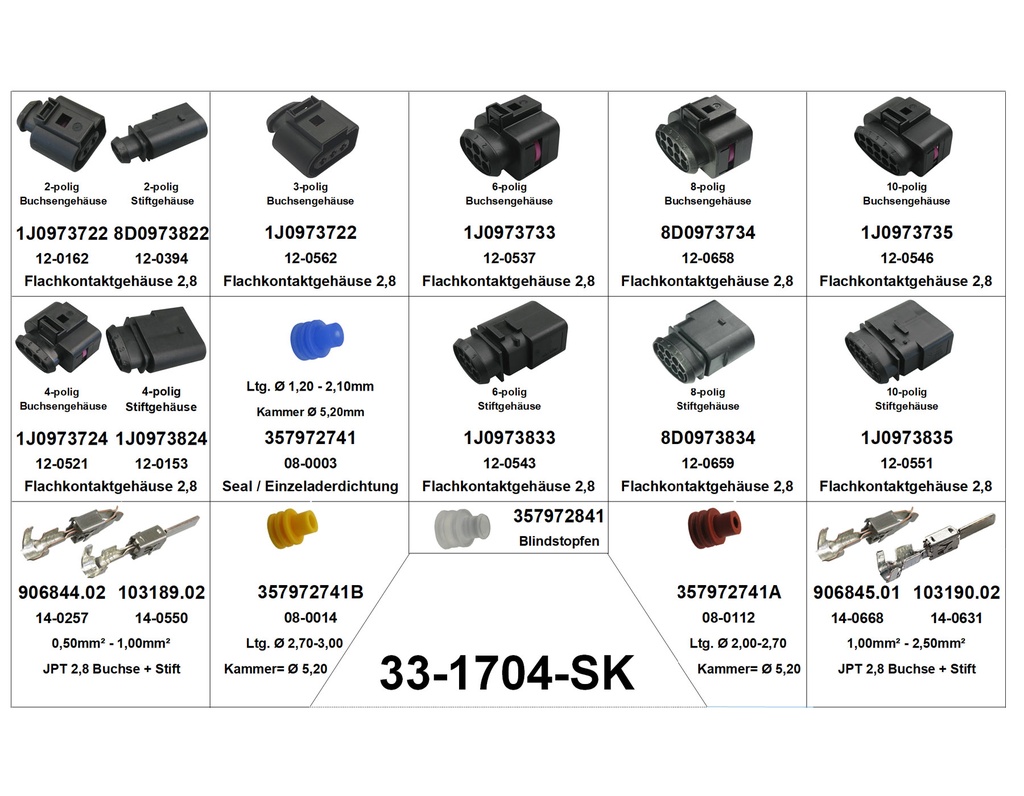

OEM: 1J0973722 / 1J0 973 722 / 1J0973723 / 1J0 973 723 / 1J0973724 / 1J0 973 724
OEM: 1J0973733 / 1J0 973 733 / 8D0973734 / 8D0 973 734 / 1J0973735 / 1J0 973 735
OEM: 8D0973822 / 8D0 973 822 / 1J0973824 / 1J0 973 824 / 1J0973833 / 1J0 973 833
OEM: 8D0973834 / 8D0 973 834 / 1J0973835 / 1J0 973 835
OEM: 906844.02 / 906845.01 / 103189.02 / 103190.02 / 357972741 -A -B / 357972841
OEM: 1J0973702 / 1J0973802 / 1J0973703 / 1J0973803 / 1J0973704 / 1K0973804
OEM: 1J0973713 / 3B0973813 / 1J0973714 / 1J0973814 / 1J0973715 / 6X0973815
OEM: 103358.02 / 103361.02 / 357972740D / 357972740F / 357972840
OE: 12-0162 / 42121100 / 42034000 / 12-0562 / 42122300 / 42034300
OE: 12-0521 / 42122100 / 42034400 / 12-0153 / 42064600 / 42064100
OE: 12-0537 / 12-0543 / 12-0658 / 12-0659 / 12-0546 / 12-0551
OE: 12-0394 / 42064500 / 42064000 / 14-0257 / 14-0550 / 14-0668
OE: 14-0631 / 08-0003 / 08-0112 / 08-0014 / 08-0043 /14-0084
OE: 08-0068 / 08-0075 / 08-0028 / 14-0086
! Die angegebenen OE/OEM Nummern dienen nur zu Vergleichzwecken !
! Bitte vergleichen Sie immer die passende Nummer auf Ihrem Bauteil !
! Nur für Ersatzteilbedarfe. Montage und Einbau nur durch qualifiziertes Fachpersonal mit entsprechendem Werkzeug !
! Arbeiten Sie immer Stromlos und Spannungsfrei, kontrollieren Sie immer zwingend die Kammerbelegung !
Teilweise sind in dem Set neutrale Stecker ohne OEM Logo vorhanden
| Lieferumfang Junior Power Timer JPT | |
| Buchse 2,8 Geh.: | 5x 2-polig |
| Stift 2,8 Geh.: | 5x 2-polig |
| Buchse 2,8 Geh.: | 4x 3-polig |
| Buchse 2,8 Geh.: | 4x 4-polig |
| Stift 2,8 Geh.: | 4x 4-polig |
| Buchse 2,8 Geh.: | 4x 6-polig |
| Stift 2,8 Geh.: | 4x 6-polig |
| Buchse 2,8 Geh.: | 4x 8-polig |
| Stift 2,8 Geh.: | 4x 8-polig |
| Buchse 2,8 Geh.: | 4x 10-polig |
| Stift 2,8 Geh.: | 4x 10-polig |
| Kont. JPT BU 0,5²-1,0²: | 200x |
| Kont. JPT ST 0,5²-1,0²: | 200x |
| Kont. JPT BU 1,0²-2,5²: | 100x |
| Kont. JPT ST 1,0²-2,5²: | 100x |
| Seal JPT bl: | 400x |
| Seal JPT br: | 200x |
| Seal JPT ge: | 100x |
| Blindstopfen: | 30x |
| Lieferumfang MicroTimer II MT2 | |
| Buchse 1,6 Geh.: | 5x 2-polig |
| Stift 1,6 Geh.: | 5x 2-polig |
| Buchse 1,6 Geh.e: | 4x 3-polig |
| Stift 1,6 Geh.: | 4x 3-polig |
| Buchse 1,6 Geh.: | 4x 4-polig |
| Stift 1,6 Geh.: | 4x 4-polig |
| Buchse 1,6 Geh.: | 4x 6-polig |
| Stift 1,6 Geh.: | 4x 6-polig |
| Buchse 1,6 Geh.: | 4x 8-polig |
| Stift 1,6 Geh.: | 4x 8-polig |
| Buchse 1,6 Geh: | 4x 10-polig |
| Stift 1,6 Geh.: | 4x 10-polig |
| Kont. MT2 BU 0,5²-1,0²: | 200x |
| Kont. MT2 ST 0,5²-1,0²: | 200x |
| Seal MT2 ge: | 200x |
| Seal MT2 gr: | 200x |
| Blindstopfen: | 50x |
| Sortimentskasten: | 1x |
| Steckverbinder | |
| Serie: | JPT |
| Ausführung: | Flachkontaktgehäuse 2,8 |
| Stecksystem: | Stift+Buchse, gedichtet |
| Pol: | 2- / 3- / 4- / 6- / 8- / 10-polig |
| Serie: | MTA2 /Flachkontaktgehäuse 1.5 |
| Stecksystem: | Stift und Buchse |
| Gedichtet: | ja |
| Polanzahl: | 2-pol. bis 10-pol. (Ausnahme 2,8 Stift 3-pol s. Text) |
| Sekundärverriegelung: | ja |
| Anzahl Reihen: | 1- und 2-reihig |
| Codierung: | I |
| Verbindung: | Crimp |
| Seal Material: | Silikon |
| RoHS/REACH: | konform |
Artikelnummer: 33-1704-SK
Gewicht: k.A.
Sie benötigen größere Mengen, andere Varianten, Querschnitte, Längen oder Farben. Gern bieten wir Ihnen die unterschiedlichsten Artikel und die Kabelkonfektionen für die Bereiche Automotive, Industrie, Elektro, Medizintechnik und Fahrradindustrie an. Kabelbäume, Kabelsätze, Einzel- und Mantelleitungen fertigen wir nach Ihren Wünschen und Vorgaben.
Technologien wie Crimpen, Sealbestückung, Doppelcrimp, Verzinnen, Löttechnik und Splicen gehören zum Standard.
Produziert wird in Deutschland auf modernsten Vollautomaten incl. Prozessüberwachung wie z.B. die 100% Crimpkraftkontrolle (internes Schliffbildlabor) und weiteren prozessbegleitenden Prüfungen selbstverständlich mit entsprechender Dokumentation und Archivierung. Dazu gehört nach erfolgter Absprache auch eine Bemusterung (EMPB) nach VDA oder PPAP, mit Eintragung der Daten in das Internationale Material Data System (IMDS)
Die Cable Solution Plus Deutschland GmbH ist zertifiziert nach DIN ISO 9001:2008 und produziert nach den Vorgaben der ISO TS 16949.
Gern erstellen wir Ihnen ein unverbindliches und kostenloses Angebot.
Kontakt per Mail oder unter Tel: +49 (0) 39922 804 0 oder per Fax: +49 (0) 39922 804 11
