Sortiment passt zu VW AUDI SEAT SKODA Steckverbinder Stecker JPT Serie 2,8 2-polig u. 3-polig
Ein Sortiment/SET an verschiedenen JPT 2,8 Flachkontaktgehäusen (Buchse und Stift). Alle Steckverbinder dieser Serie sind gedichtet. Die passenden Kontakte für die Querschnittsbereiche von 0,50mm²-2,50mm² sowie passende Seal/Einzeladerdichtungen für die Leitungsdurchmesser von Ø 1,20mm-3,00mm liegen dem Set bei. Weiterhin haben wir noch die passenden Blindstopfen für das Kammermaß 5,20mm mit beigelegt, sodass auch nicht benötigte Kammern spritzwassergeschützt geschlossen werden können. Ein 3-poliger Stift Steckverbinder ist grundsätzlich nicht verfügbar, da nie vom OEM in Auftrag gegeben. Ein Austauch kompletter Kabelbäume kann z.B. durch diese Steckverbinder vermieden werden da nur der kostengünstigere Steckverbinder getauscht werden muss. Auch idealerweise für den Einsatz in KFZ Werkstätten, die Einzelteile können wir auf Nachfrage auch liefern. Geliefert wird das Ganze in einem stabilen Sortimentskasten mit max. 11 Fächern (ca. Maße 190x150x35).
Seit Jahrzehnten sind die Timersysteme bekannt für Ihre Zuverlässigkeit und somit ideal für Anwendungen im Bereich der Automobil- und Nutzfahrzeugindustrie und auch dem Bereich der Passagierfahrzeuge. Relativ tolerant sind die Timer-System in Bezug auf die Positionierung der Kontaktstecker im Gehäuse. Ein zusätzlicher Vorteil ist, dass das Kontaktsystem weitgehend unempfindlich gegen schräges Einstecken ist. Auch wenn die Flachstecker schräg eingesteckt werden, sorgt die Kontaktgeometrie für einen sauberen festen Kontakt nach Verrastung. Vielfach eingesetzt z.B. im Bereich Beleuchtung, Motorkabelbaum, und div. Sensoren.
OEM: 1J0973722 / 1J0 973 722 / 8D0973822 / 8D0973822 / 1J0973723 / 1J0 973 723
OEM: 906844.02 / 906845.01 / 103189.02 / 103190.02 / 357972741 -A -B / 357972841
OE: 12-0162 / 42121100 / 42034000 / 12-0562 / 42122300 / 42034300
OE: 12-0394 / 42064500 / 42064000 / 14-0257 / 14-0550 / 14-0668
OE: 14-0631 / 08-0003 / 08-0112 / 08-0014 / 08-0043
! Die angegebenen OE/OEM Nummern dienen nur zu Vergleichzwecken !
! Bitte vergleichen Sie immer die passende Nummer auf Ihrem Bauteil !
! Nur für Ersatzteilbedarfe. Montage und Einbau nur durch qualifiziertes Fachpersonal mit entsprechendem Werkzeug !
! Arbeiten Sie immer Stromlos und Spannungsfrei, kontrollieren Sie immer zwingend die Kammerbelegung !
Teilweise sind in dem Set neutrale Stecker ohne OEM Logo vorhanden
| Lieferumfang | |

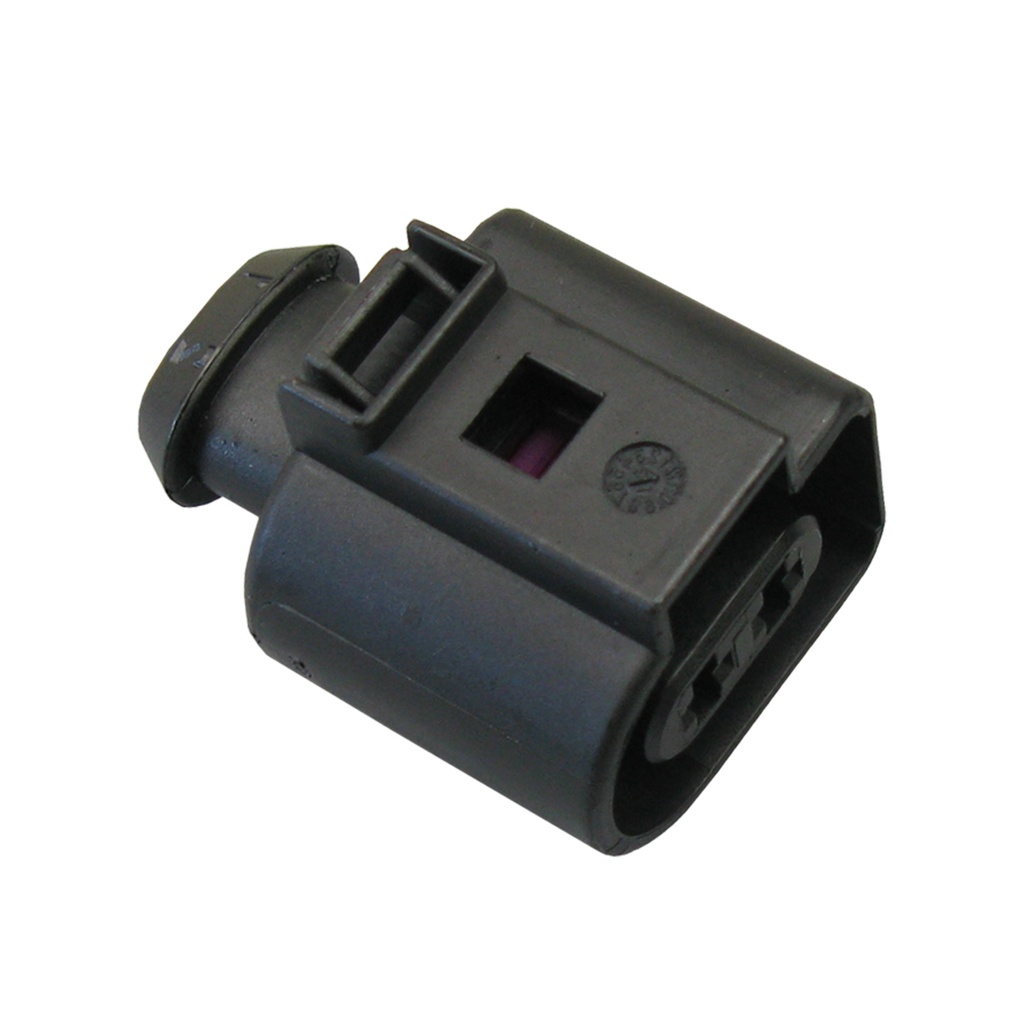

| Buchsengehäuse: | 3x 2-polig |

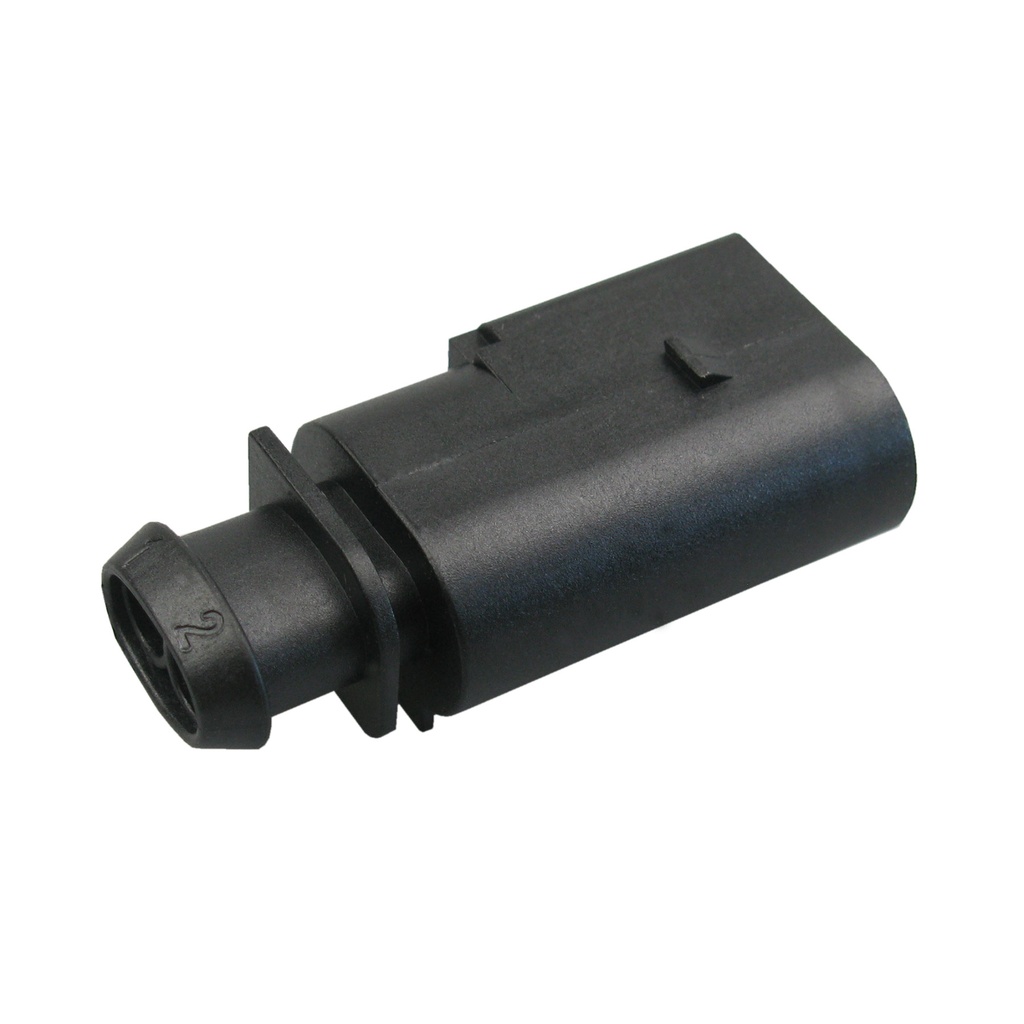

| Stiftgehäuse: | 3x 2-polig |

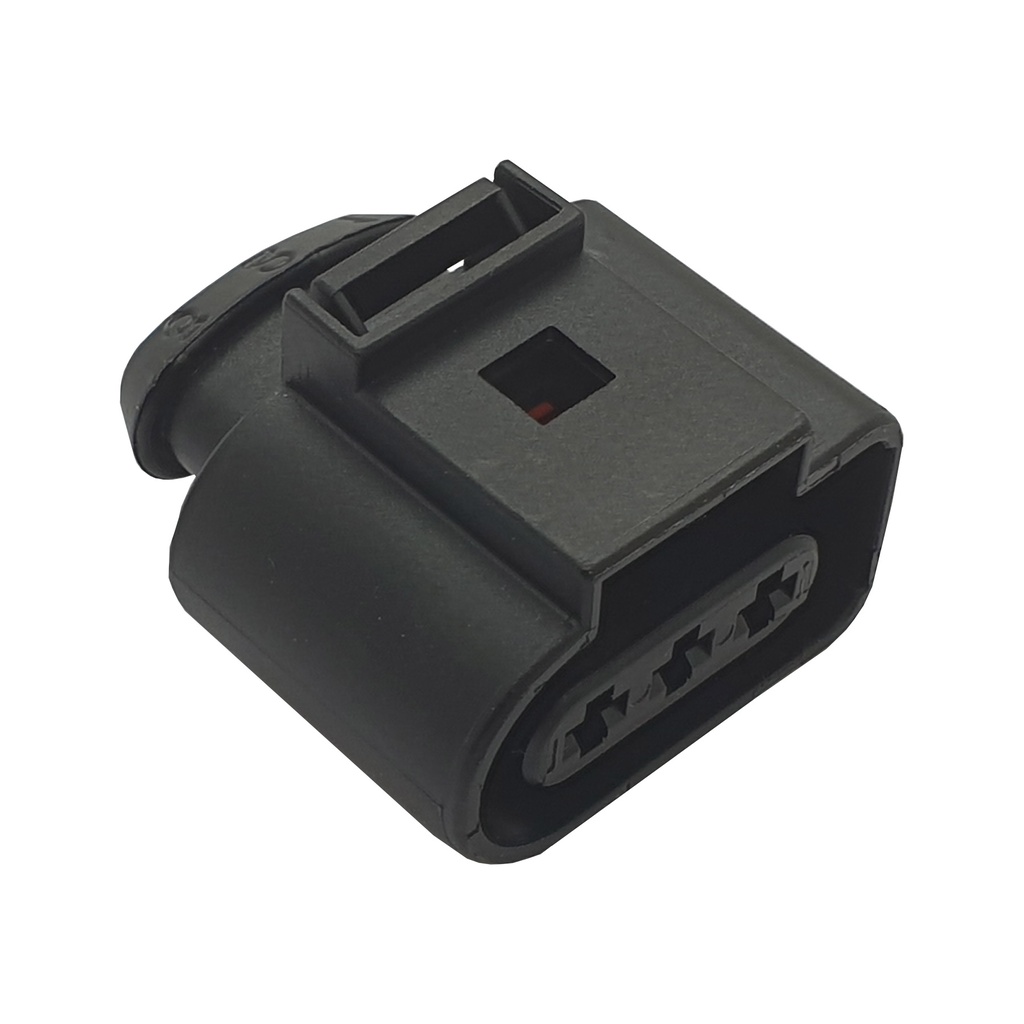

| Buchsengehäuse: | 3x 3-polig |

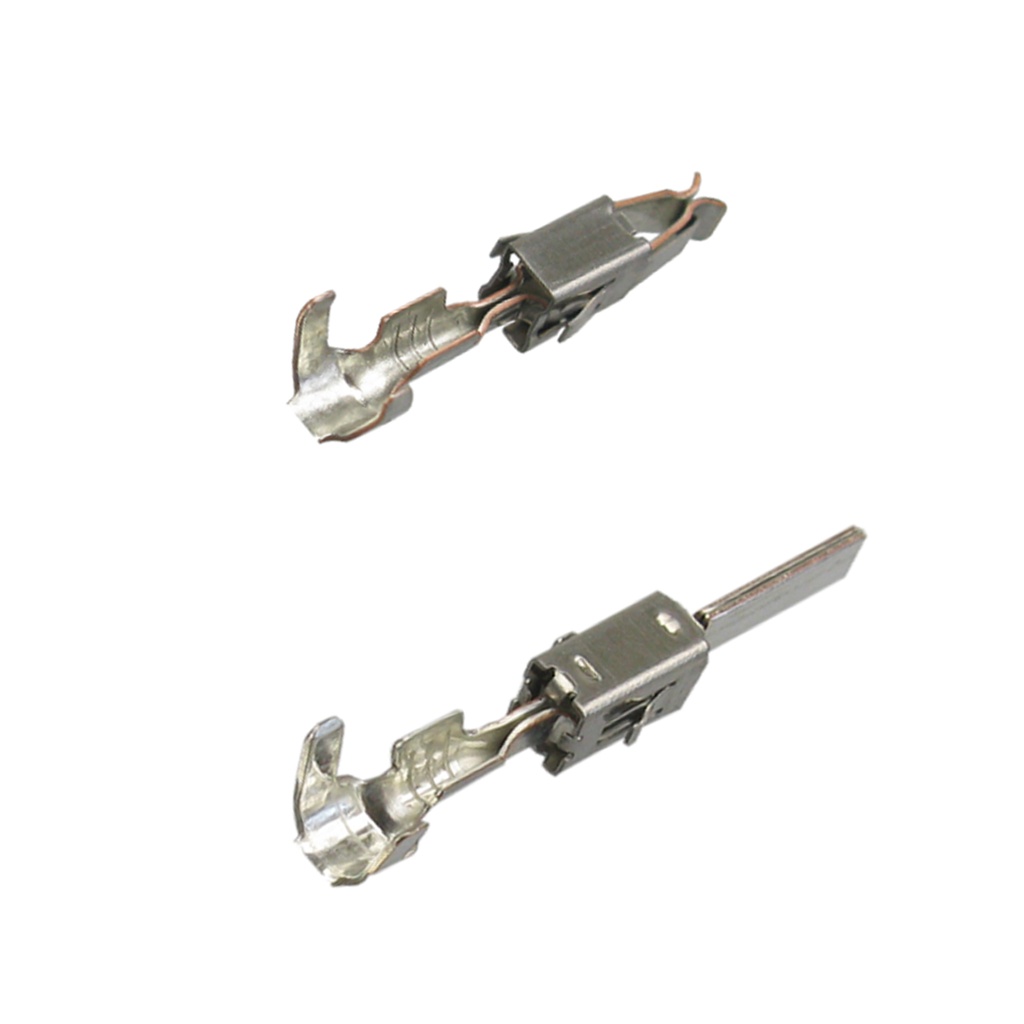

| Kontakt BU 0,5²-1,0²: | 20x |
| Kontakt ST 0,5²-1,0²: | 10x |
| Kontakt BU 1,0²-2,5²: | 20x |
| Kontakt ST 1,0²-2,5²: | 10x |

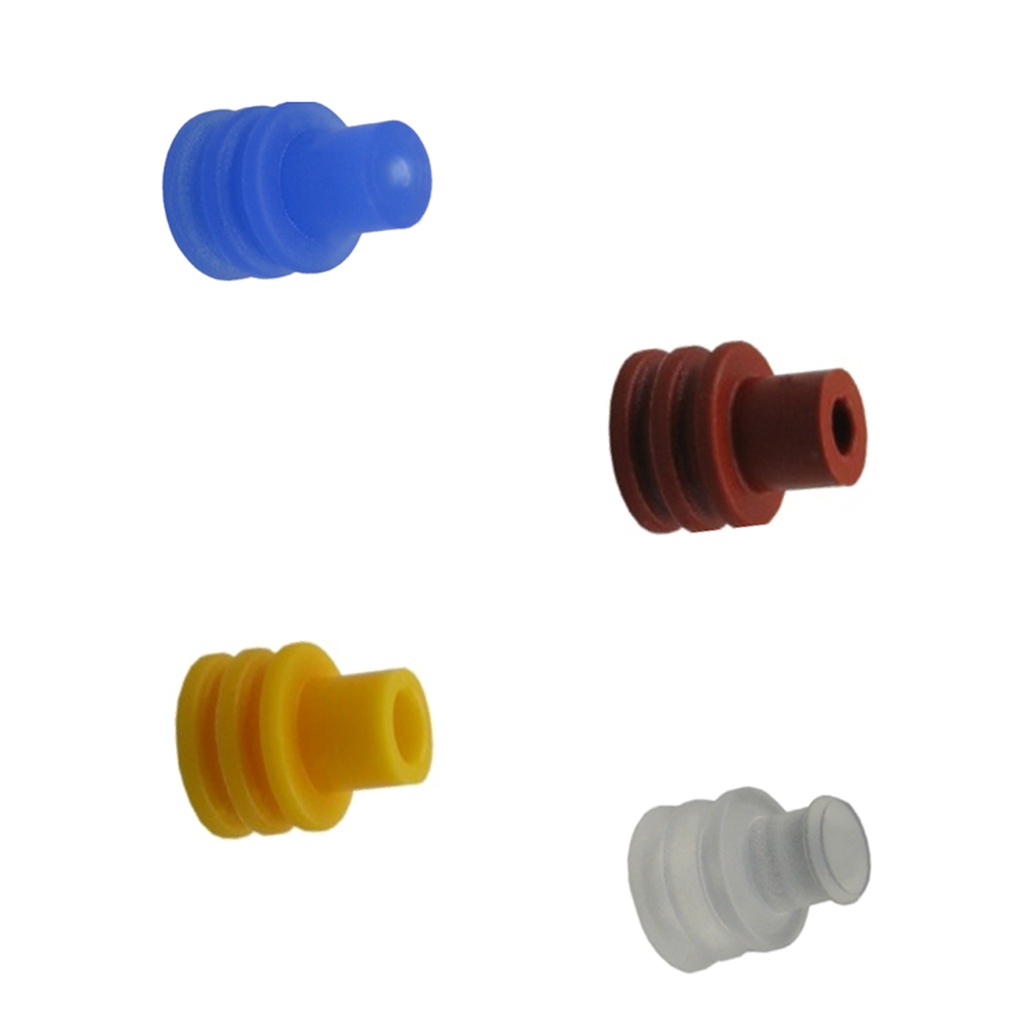

| Seal bl: | 30x |
| Seal br: | 15x |
| Seal ge: | 15x |
| Blindstopfen: | 10x |

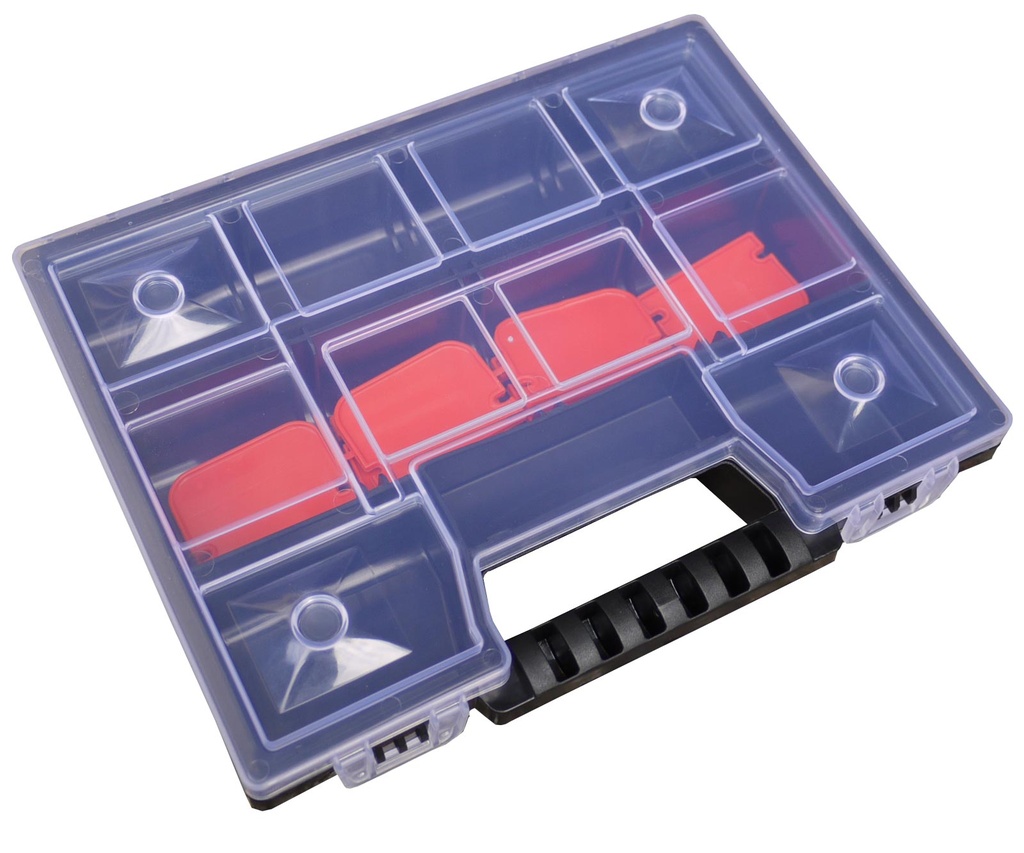

| Sortimentskasten: | 1x (ca. 190x150x35mm) |
| Steckverbinder | |
| Serie: | JPT |
| Ausführung: | Flachkontaktgehäuse 2,8 |
| Stecksystem: | Stift+Buchse, gedichtet |
| Pol: | 2- und 3- pol. |
| Codierung: | I |
| Sekundärverriegelung: | ja |
| Verbindung: | Crimp |
| Seal Material: | Silikon |
| RoHS/REACH: | konform |
Artikelnummer: 33-1699-SK
Gewicht: k.A.
Sie benötigen größere Mengen, andere Varianten, Querschnitte, Längen oder Farben. Gern bieten wir Ihnen die unterschiedlichsten Artikel und die Kabelkonfektionen für die Bereiche Automotive, Industrie, Elektro, Medizintechnik und Fahrradindustrie an. Kabelbäume, Kabelsätze, Einzel- und Mantelleitungen fertigen wir nach Ihren Wünschen und Vorgaben.
Technologien wie Crimpen, Sealbestückung, Doppelcrimp, Verzinnen, Löttechnik und Splicen gehören zum Standard.
Produziert wird in Deutschland auf modernsten Vollautomaten incl. Prozessüberwachung wie z.B. die 100% Crimpkraftkontrolle (internes Schliffbildlabor) und weiteren prozessbegleitenden Prüfungen selbstverständlich mit entsprechender Dokumentation und Archivierung. Dazu gehört nach erfolgter Absprache auch eine Bemusterung (EMPB) nach VDA oder PPAP, mit Eintragung der Daten in das Internationale Material Data System (IMDS)
Die Cable Solution Plus Deutschland GmbH ist zertifiziert nach DIN ISO 9001:2008 und produziert nach den Vorgaben der ISO TS 16949.
Gern erstellen wir Ihnen ein unverbindliches und kostenloses Angebot.
Kontakt per Mail oder unter Tel: +49 (0) 39922 804 0 oder per Fax: +49 (0) 39922 804 11
